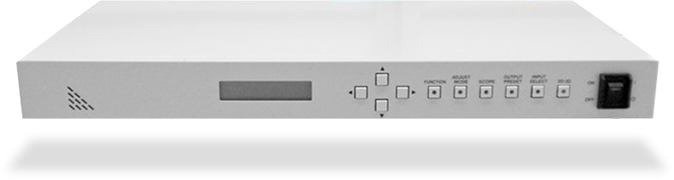

3D CONVERTOR UNIT
～内視鏡・顕微鏡用3Dモニターシステム～

既存の2D内視鏡及び顕微鏡から出力されるハイビジョンの2D映像を、3D映像にリアルタイムで変換するハイビジョン2D-3D映像制御システムです。遅延がなく、内視鏡・顕微鏡に最適な3D映像をモニターに表示します。

特長

  • 既存のハイビジョン2D内視鏡及び顕微鏡に負荷をかけることなく使用可能です。
  • 内視鏡（顕微鏡）の場合、カメラ（レンズ）の付け替えによる設定変更が不要です。
  • 10㎜のカメラの3D内視鏡は存在しますが、5㎜のカメラの3D内視鏡は存在しません。
  • 2眼の3D内視鏡に比べ、立体感が若干劣るものの、自然な立体感を表現できます。
  • 目の疲れを抑え、適度な3D映像に変換します。
  • 教育目的に最適です。
  • これまでに録画した2D映像を簡単に3D化できます。
  • 接続と操作が簡単です。
  • 映像調整は全て自動、手動での調整も可能です。
  • モニターの台数、サイズは組合せ自由です。
  • ハイビジョン録画機により、2D又は3Dの録画可能です。
  • 録画映像は高画質のままPCまたはBDプレーヤーにて再生可能です。
  • 遠近感を四段階で調整できます。
  • 様々な3Dフォーマットに対応しています。
  • 映像配信システムにも連動しています。

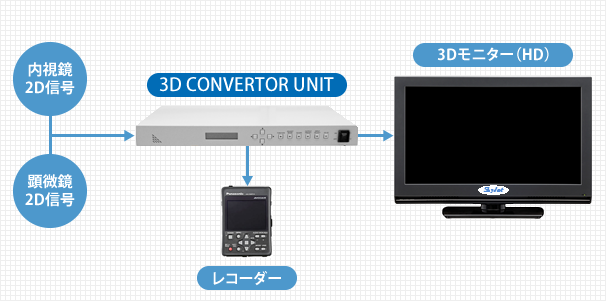

構成図

仕様

品名 3D Converter Unit
入力端子 SDI×2,HDMI(Ver.1.3)×1
出力端子 SDI(スルーアウト)×2,
SDI L/R出力(または３Ｄモニタリング出力)×2
HDMI(Ver.1.3)×1
出力機能 3D信号を左右それぞれHD-SDIで出力
同時にHDMIから各種3Dフォーマットでモニター出力（3D／2D切り換え可）
対応3Dフォーマット Line-by-Line, Side-by-Side,Above-Below, Checkerboard
調整機能 遠近感を四段階調整可能
質量 2.9kg
外形寸法 幅430mm×高さ49mm×奥行242mm（突起部を含む）
電源電圧 AC 100V/220V 50/60Hz
消費電力 約10W
付属品 パワーコード×1
