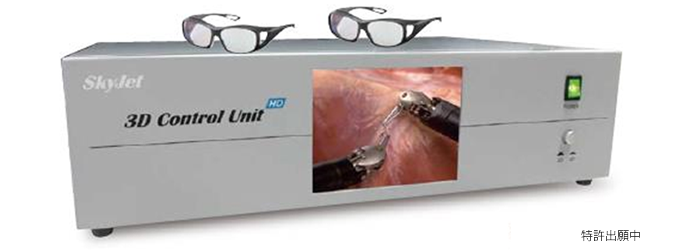

daVinch 用 3D モニターシステム
daVinci 3D monitor System

3D内視鏡の映像を外部モニターに出力するシステムです。3D映像と2D映像を同時に出力可能です。内視鏡のハイビジョンカメラと高解像度モニターの組み合わせにより、術野映像を細部までリアルに表現します。

特長

  • 3D映像を最大6系統出力可能です。
  • 2D、3D録画対応しています。
  • 大型モニター（46インチ）で細部までリアルに視聴可能です。
  • 遅れのないリアルタイム映像です。
  • 2D、3D映像のワンタッチ切り替えが可能です。
  • 配信システムへの出力可能です。
  • 映像はすべてハイビジョンです。
  • Side by SideとLine by Lineの同時出力が可能です。
  • 映像は全て術者と同じため、連携が取りやすくなります。

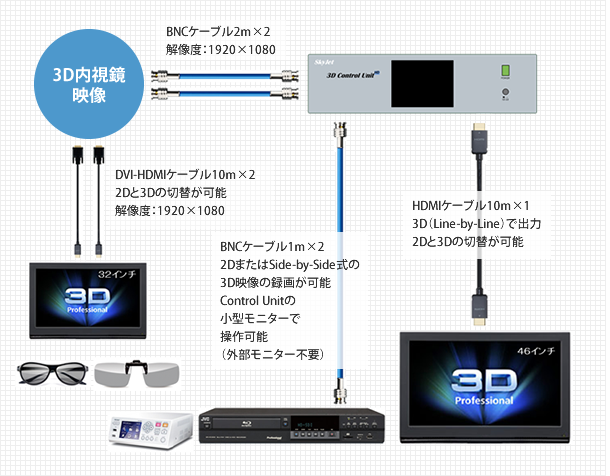

構成図

仕様

品名 3D Control Unit
型番 SJ-3D10

入力端子

 HD-SDI  L,R 外部入力の左右信号の入力
Video ５インチモニター用信号入力
出力端子 HD-SDI L,R 左右信号のスルーアウト
3D(1),3D(2) Side by Side 3D信号(1080i/59.94)
HDMI 2D/3D 2D(1080i/59.94)又は3D(Line by Line 1080p/59.94)

前面の「2D/3Dで切替」
3D(3) Line by Line 3D信号( 1080p/59.94)
3D(4),3D(5) Side by Side 3D信号(1080i/59.94)
制御端子 映像調整用端子
外観寸法 幅430mm×高さ 120mm×奥行365mm（突起物を含む）

電源電圧

 AC 100V 50/60Hz
消費電力 約80W（消費電力）
